Cykl Carnota

cykl Carnota

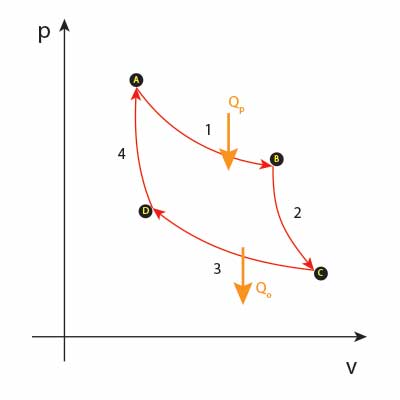

Cykl Carnota to termodynamiczny cykl następujących po sobie przemian gazu doskonałego: przemiany izotermicznej, następnie adiabatycznej, izotermicznej i znów adiabatycznej. To cykl zamknięty.

Ciało robocze w cyklu Carnota jest gaz, zamknięty w szczelnym naczyniu z ruchomym tłokiem. Poniżej opis poszczególnych faz:

  1. Gaz o temperaturze T1 pobiera ze źródła ciepła pewną ilość ciepła Qp. Zachowując stałą temperaturę w wyniku przemiany izotermicznej rozpręża się, przesuwając tłok.
  2. Gaz rozpręża się adiabatycznie. Wymiana ciepła z otoczeniem nie występuje na tym etapie.
  3. Następuje izotermiczne sprężanie gazu w temperaturze T2, ciepło Qo zostaje oddane do chłodnicy.
  4. Następuje adiabatyczne sprężanie gazu. Wymiana ciepła z otoczeniem nie występuje.

Maszyna, która działa w oparciu o cykl Carnota to silnik Carnota.

Sprawność silnika Carnota

Wzór na sprawność silnika Carnota jest następujący:

gdzie:

  • T1 - temperatura bezwzględna źródła ciepła (nagrzewnicy),
  • T2 - temperatura bezwzględna chłodnicy.

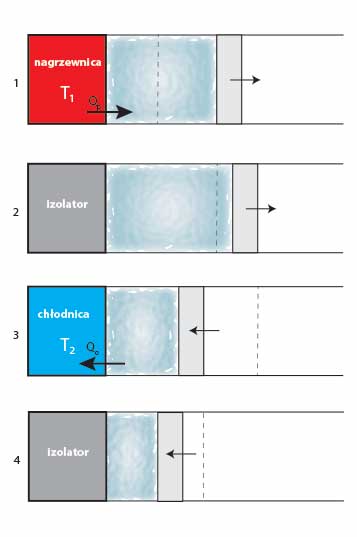

Jak wygląda realizacja poszczególnych przemian gazu w cyklu Carnota? Ilustruje to poniższy rysunek.

silnik Carnota

Silnik działający w oparciu o obieg Carnota ma największą sprawność ze wszystkich silników cieplnych, które przenoszą ciepło ze zbiornika o temperaturze wyższej do zbiornika o temperaturze niższej.
