Składanie prędkości

Składanie prędkości to interaktywne ćwiczenie z kinematyki, w którym uczeń odkrywa wektorowy charakter prędkości na intuicyjnym scenariuszu statku pływającego po wodzie. Statek może mieć własną prędkość (silnik + ster), woda może płynąć z prądem, a powietrze może wiać. Uczeń obserwuje, jak te prędkości się składają w jedną prędkość wypadkową, która decyduje o rzeczywistym ruchu statku względem brzegu.

Ćwiczenie jest podzielone na pięć przypadków o rosnącej trudności. Pierwsze trzy mają charakter „zadania nawigacyjnego" — uczeń ma doprowadzić statek do wskazanego celu, dobierając parametry silnika tak, by skompensować znoszenie. Dwa ostatnie odwracają problem: uczeń musi tak ustawić statek, by mimo prądu (a w przypadku 5 — także wiatru) pozostał nieruchomy względem brzegu. Te dwa ostatnie scenariusze losują parametry zewnętrzne, więc nie da się ich „przejść z pamięci".

Cele edukacyjne

Ćwiczenie realizuje kilka warstw celów. Na poziomie podstawowym wprowadza pojęcie prędkości jako wielkości wektorowej. Na poziomie operacyjnym ćwiczy konstrukcje geometryczne dodawania wektorów: metodę równoległoboku dla dwóch wektorów (przypadek 2) i metodę wielokąta dla trzech (przypadek 3). Konstrukcja jest pokazywana liniami przerywanymi w czasie rzeczywistym, więc uczeń widzi, jak ją „się rysuje". Na poziomie konceptualnym uczeń mierzy się z zadaniem odwrotnym — kompensacją — które wymaga zrozumienia, że suma wektorów może wynieść zero tylko wtedy, gdy ich wektory mają odpowiednio dobrane wartości i przeciwne kierunki.

Statek na wodzie — prąd, wiatr, równowaga sił. Wybierz przypadek i pobaw się suwakami.

Czego można się nauczyć

Po przejściu wszystkich pięciu przypadków uczeń powinien wiedzieć i potrafić następujące rzeczy. Po pierwsze, że prędkość to wektor i opis typu „statek płynie 5 m/s" jest niepełny bez podania kierunku. Po drugie, że gdy mamy kilka prędkości jednocześnie, wynik to ich wektorowa suma — i że tor ruchu ze stałymi prędkościami składowymi jest linią prostą wzdłuż wypadkowej (a nie krzywą — to jest częste, intuicyjne, błędne wyobrażenie, które ćwiczenie obala wizualnie). Po trzecie, uczeń zauważa zjawisko „krabowania" — statek może być skierowany dziobem w jedną stronę, a płynąć w inną, gdy działa prąd. Po czwarte, uczeń uczy się rozwiązywać zadanie odwrotne: by zatrzymać statek względem brzegu, trzeba pływać w przeciwną stronę do prądu z tą samą wartością prędkości; gdy dochodzi wiatr — trzeba znosić sumę prądu i wiatru. Po piąte, uczeń ćwiczy myślenie wektorowe w obie strony: od warunków do skutku (przypadki 1–3) i od pożądanego skutku do warunków (przypadki 4–5).

Ćwiczenie pasuje do działu kinematyki w liceum (zakres rozszerzony lub podstawowy z elementami) i do tematów: wektory w fizyce, względność ruchu, układy odniesienia, ruch jednostajny prostoliniowy. Najlepiej działa jako uzupełnienie lekcji teoretycznej — po wprowadzeniu wzorów i konstrukcji geometrycznych — albo jako samodzielne ćwiczenie laboratoryjne. Pełny zestaw pięciu przypadków zajmuje uczniowi 15–25 minut, można też rozłożyć go na dwie lekcje (1–3 i 4–5).

Instrukcja używania

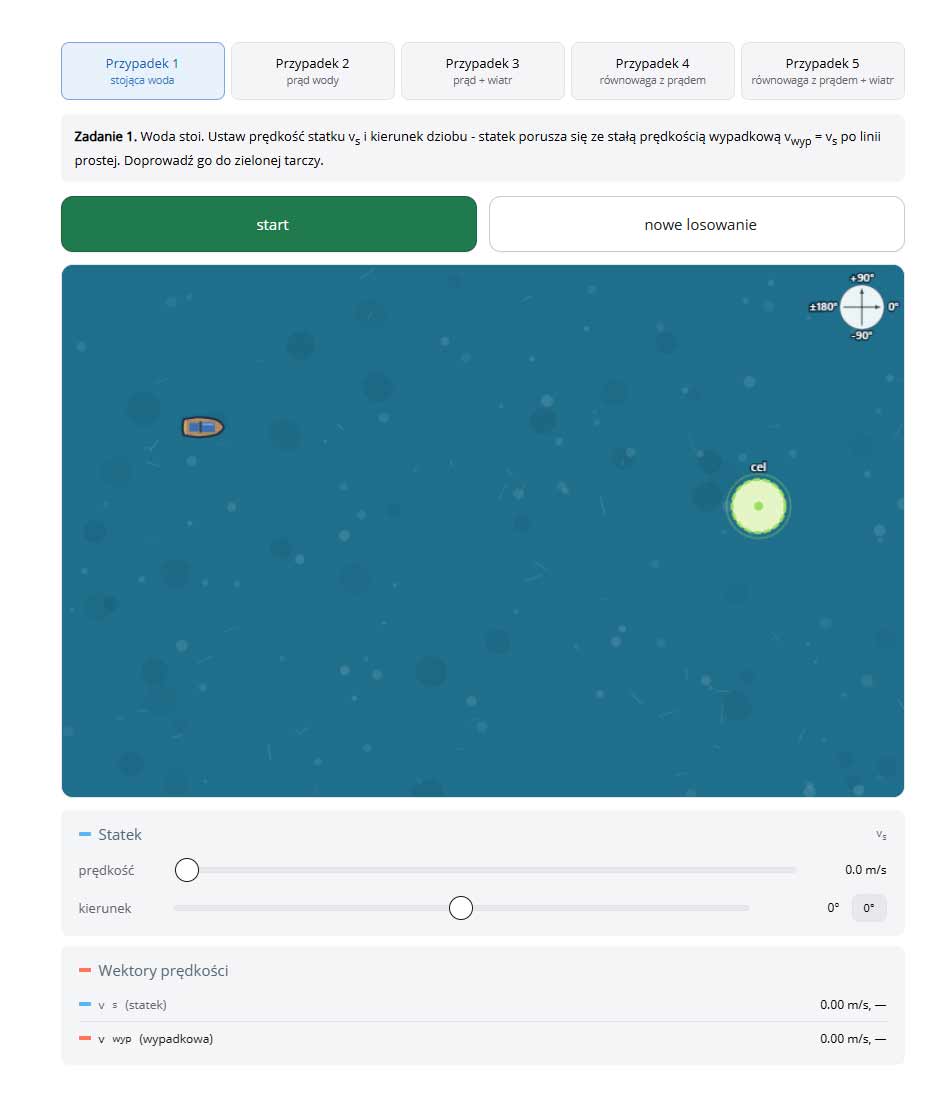

Co widać na ekranie

U góry znajduje się pięć kafelków z nazwami przypadków — od Przypadek 1: stojąca woda do Przypadek 5: równowaga z prądem + wiatr. Kliknięcie kafelka przełącza scenariusz. Pod kafelkami wyświetla się opis zadania dla aktualnego przypadku — warto go przeczytać przed rozpoczęciem.

Niżej są dwa duże przyciski: zielony start uruchamia animację (i zmienia się w bursztynową pauzę, gdy animacja działa); jasny nowe losowanie generuje nowe położenie statku i celu, a w przypadkach 4–5 nowy losowy prąd i wiatr.

Środkową część zajmuje akwen — ciemnoniebieskie pole wody z kompasem w prawym górnym rogu. Kompas pokazuje konwencję kierunków: 0° to prawo (wschód), +90° to góra (północ), -90° to dół (południe), ±180° to lewo (zachód). Na akwenie widać drewniany jacht (statek), a w przypadkach 1–3 również zieloną tarczę (cel).

Pod akwenem znajdują się trzy panele suwaków: Statek, Woda i Wiatr. Każdy ma dwa suwaki — prędkość i kierunek. Suwaki Wody pojawiają się od przypadku 2, suwaki Wiatru od przypadku 3. Obok każdego suwaka kierunku jest mały przycisk „0°" który ustawia kierunek dokładnie na zero.

Na samym dole jest tabelka wektorów prędkości, która pokazuje aktualną wartość i kąt każdego wektora. Ostatni wiersz, oznaczony jako v_wyp, to prędkość wypadkowa — to, w którą stronę i jak szybko statek faktycznie się porusza.

Kolory wektorów

Na akwenie widać wektory w kolorach: niebieski to v_s (prędkość statku, sterowana suwakami), zielony to v_w (prąd wody), pomarańczowy to v_p (wiatr), a gruby koralowy to v_wyp (wypadkowa). Linie przerywane pokazują konstrukcję geometryczną — w przypadku 2 jest to równoległobok (dwa wektory), w przypadkach 3 i 5 wielokąt (trzy wektory dodawane „tip-to-tail").

Krok po kroku

1. Kliknij kafelek wybranego przypadku.
2. Przeczytaj opis zadania pod kafelkami.
3. Ustaw suwaki — w pierwszych trzech przypadkach głównie suwaki Statku, w przypadkach 4 i 5 dobierasz prędkość i kierunek statku tak, by skompensować to, co losowo wygenerował program.
4. Obserwuj wektor wypadkowej (gruby koralowy) — jeszcze przed startem widzisz, w którą stronę popłynie statek.
5. Naciśnij start. Statek się rusza.
6. Jeśli nie trafiłeś (przypadki 1–3) lub statek dryfuje (przypadki 4–5), kliknij pauzę, popraw suwaki, kliknij ponownie start. Można poprawiać parametry również w trakcie ruchu — animacja od razu reaguje.
7. Po sukcesie pojawi się komunikat „Brawo!". Klikasz nowe losowanie i próbujesz z innym układem.

Co oznacza sukces

W przypadkach 1–3 statek musi dotrzeć do zielonej tarczy. Wtedy tarcza zmienia kolor i wyświetla się komunikat. W przypadkach 4–5 sukces oznacza, że wypadkowa jest praktycznie zerowa przez około 1,2 sekundy. W tabelce wektorów obserwuj wiersz v_wyp — celuj w „0,00 m/s". W przypadku 4 wystarczy precyzja 0,10 m/s, w przypadku 5 jest luźniej (0,35 m/s), bo wielokąt prądu i wiatru nie zawsze trafia dokładnie w siatkę suwaków.

Drobne wskazówki

Jeśli statek dopłynie do brzegu akwenu, zatrzymuje się tam — nie wypadnie poza pole. Biały kilwater (ślad za statkiem) szybko znika, gdy statek utknie przy brzegu.

Jeśli przez pięć sekund nic nie robisz, pod przyciskami pojawia się podpowiedź, a wokół suwaków statku zaczyna pulsować niebieski obrys — to przypomnienie, że trzeba czymś ruszyć, by zacząć.

Suwaki kierunku mają zakres od -180° do +180° z krokiem co 1°, a suwaki prędkości mają krok 0,5 m/s. Małe przyciski „0°" obok suwaków kierunku są wygodne, gdy chcesz dokładnie ustawić kierunek poziomy.
