Napięcie i potencjał w obwodzie prądu stałego

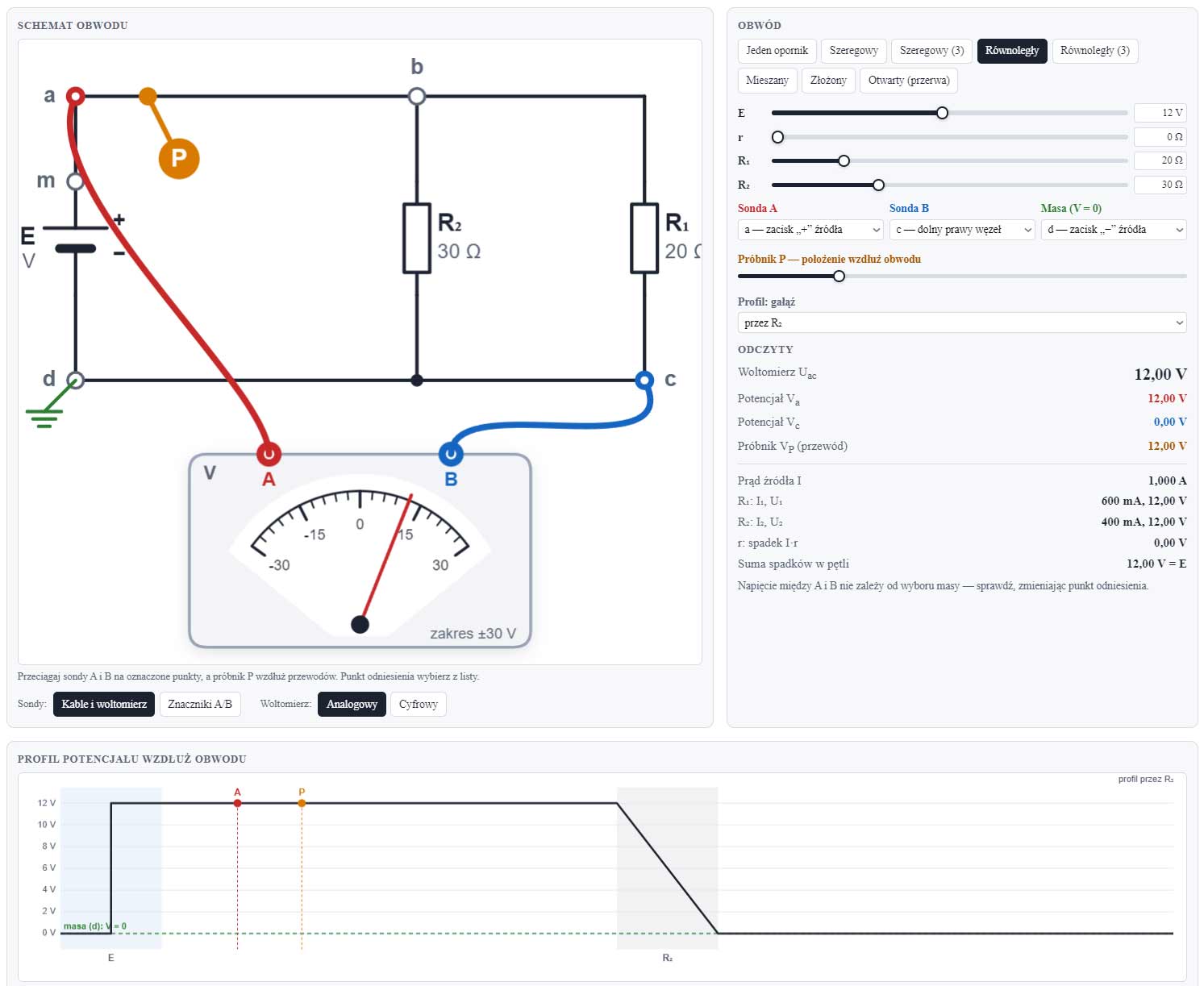

Woltomierz zawsze mierzy różnicę potencjałów między dwoma punktami: \( U_{AB} = V_A - V_B \). Potencjał pojedynczego punktu ma sens tylko względem umownego punktu odniesienia (masy, \( V = 0 \)). Przesuń sondy woltomierza (A, B), próbnik (P) i punkt odniesienia — obserwuj, co się zmienia, a co nie.

Zmiana punktu odniesienia przesuwa wszystkie potencjały o tę samą stałą, ale nie zmienia żadnego napięcia: \( U_{AB} = V_A - V_B \) jest niezmienne.
Zamiana sond miejscami zmienia tylko znak wskazania: \( U_{BA} = -U_{AB} \).
Sondy w dwóch punktach tego samego przewodu (bez opornika pomiędzy) pokazują \( 0 \) — cały idealny przewód ma jeden potencjał.
Na oporniku: \( U = I \cdot R \). Suma spadków napięcia na wszystkich elementach pętli jest równa sile elektromotorycznej \( E \).
W obwodzie otwartym prąd nie płynie, więc na opornikach nie ma spadków, a całe \( E \) odkłada się na przerwie.

Ćwiczenia

Ustaw symulację zgodnie z poleceniem i naciśnij „Sprawdź” — symulacja oceni bieżący stan obwodu i sond.
