Symulacja łączenia szeregowego oporników

W połączeniu szeregowym oporniki tworzą jedną ścieżkę dla prądu: przez każdy element płynie to samo natężenie \( I \), napięcia się sumują (\( U = U_1 + U_2 + U_3 \)), a opór zastępczy jest sumą oporów (\( R_z = R_1 + R_2 + R_3 \)). Symulacja pokazuje to na czterech poziomach: pomiar prądu w różnych punktach obwodu, zastępowanie układu jednym opornikiem, dzielnik napięcia z wykresem potencjału oraz szeregowe żarówki choinkowe. Pod symulacją znajdziesz instrukcję obsługi i ćwiczenia.

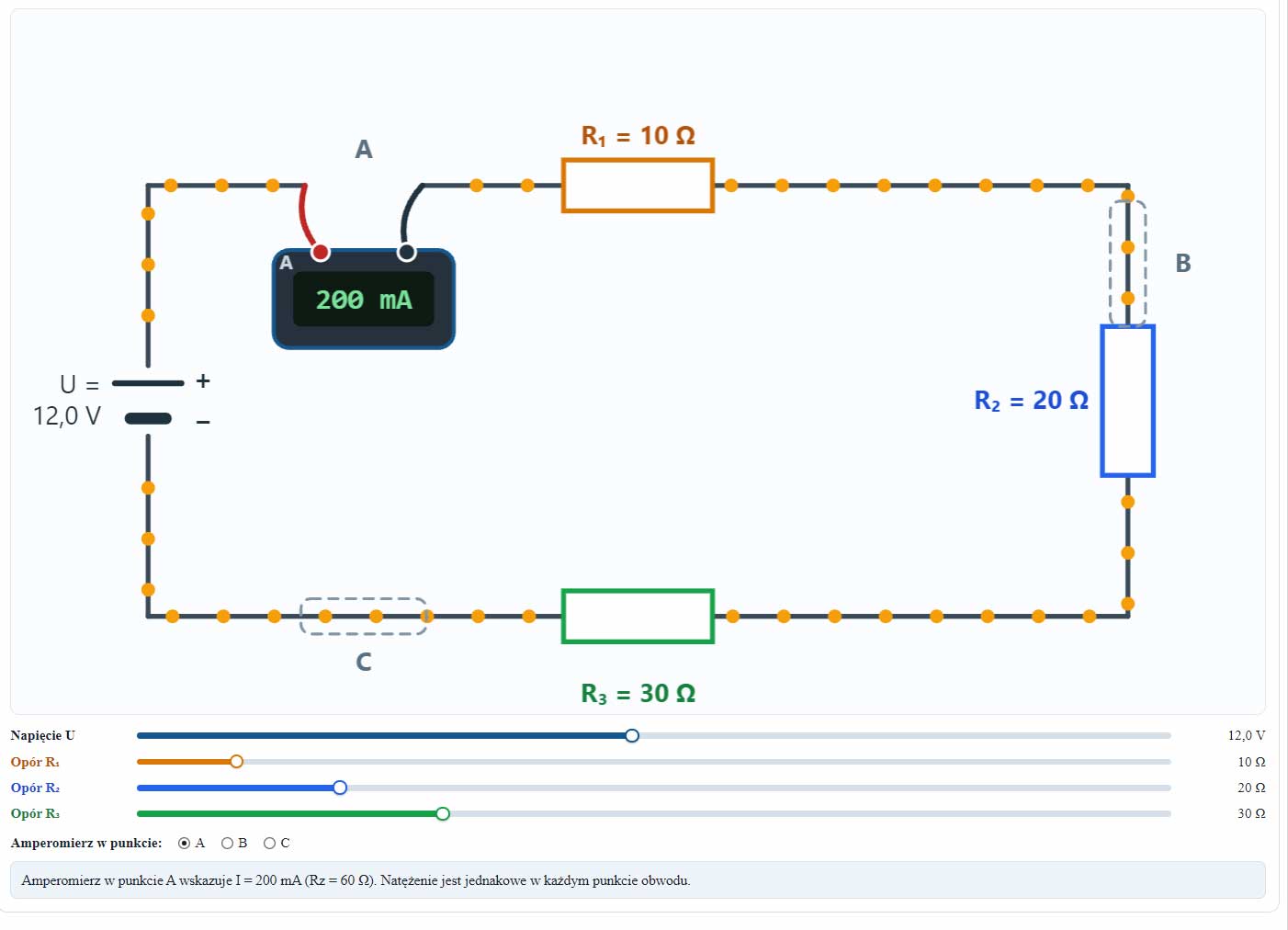

Symulacja — Łączenie szeregowe oporników - Medianauka.pl — symulacja interaktywna

Instrukcja

Poziomy symulacji przełączasz zakładkami nad rysunkiem (działają też strzałki ← → na klawiaturze).
Suwaki U i R₁–R₃ na poziomach 1–3 dotyczą tego samego obwodu — zmiana w jednym miejscu jest od razu widoczna wszędzie.
Poziom 1: przeciągnij cyfrowy amperomierz na pole A, B lub C (albo wybierz punkt poniżej rysunku). W trakcie przenoszenia obwód jest przerwany i prąd nie płynie.
Poziom 2: przycisk „Zastąp trzy oporniki jednym” scala układ w opór zastępczy Rᴢ — amperomierz pokazuje, że natężenie prądu się przy tym nie zmienia.
Poziom 3: wykres pokazuje potencjał wzdłuż obwodu (punkty a–e), a pasek pod suwakami — podział napięcia źródła na U₁–U₃.
Poziom 4: kliknij żarówkę na rysunku (lub użyj przycisku), aby ją przepalić i wymienić; naraz może być przepalona jedna. Pole wyboru przełącza rysunek żaróweczek na symbol elektryczny.

Ćwiczenia

Sprawdź się! Przydatne wzory: \( R_z = R_1 + R_2 + R_3 \), \( I = \dfrac{U}{R_z} \), \( U_k = I\,R_k \), \( P_k = I^2 R_k \).

Wskazówka ogólna: w połączeniu szeregowym prąd jest wspólny, napięcia się sumują, a opory dodają.
