Łączenie równoległe oporników

Instrukcja

• Poziomy symulacji przełączasz zakładkami nad rysunkiem (działają też strzałki ← → na klawiaturze).
• Suwaki U i R₁–R₃ na poziomach 1–3 dotyczą tego samego obwodu — zmiana w jednym miejscu jest od razu widoczna wszędzie.

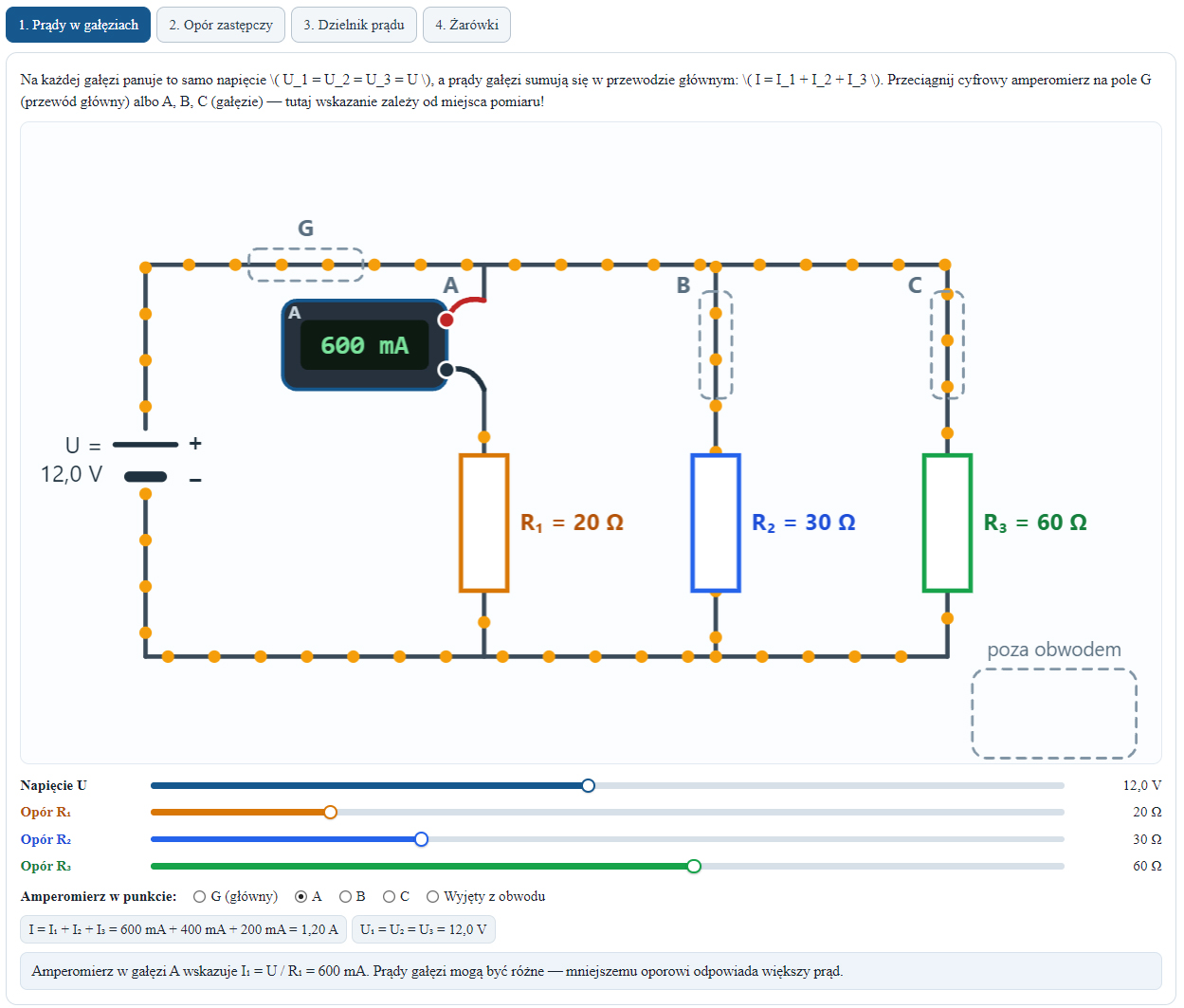

• Poziom 1: przeciągnij cyfrowy amperomierz na pole G (przewód główny) albo A–C (gałęzie). W przewodzie głównym zmierzysz sumę prądów, w gałęzi — tylko jej prąd. Wyjęcie amperomierza z gałęzi przerywa tę gałąź, a z przewodu głównego — cały obwód. Miernik możesz też odłożyć na stałe — przeciągnij go na pole „poza obwodem” albo wybierz opcję „Wyjęty z obwodu”.
• Poziom 2: przycisk „Zastąp trzy oporniki jednym” scala układ w opór zastępczy Rᴢ — amperomierz w przewodzie głównym pokazuje, że natężenie prądu się przy tym nie zmienia.
• Poziom 3: wykres słupkowy pokazuje, jak prąd główny rozdziela się na gałęzie, a pasek pod suwakami — jego podział na I₁–I₃.
• Poziom 4: kliknij żarówkę na rysunku (lub użyj przycisku), aby ją przepalić i wymienić. W połączeniu równoległym pozostałe świecą dalej — można przepalić kilka naraz. Pole wyboru przełącza rysunek żaróweczek na symbol elektryczny.

Ćwiczenia

Sprawdź się! Przydatne wzory: \( \dfrac{1}{R_z} = \dfrac{1}{R_1} + \dfrac{1}{R_2} + \dfrac{1}{R_3} \), \( I_k = \dfrac{U}{R_k} \), \( I = I_1 + I_2 + I_3 \), \( P_k = \dfrac{U^2}{R_k} \).

Wskazówka ogólna: w połączeniu równoległym napięcie jest wspólne, prądy się sumują, a odwrotności oporów dodają.
