Pomiar prędkości w ruchu jednostajnym

Poziom: szkoła podstawowa / liceum Czas: ~30–45 min Zawiera: rachunek niepewności pomiarowych (propagacja błędów)

Przejdź od razu do wirtualnego laboratorium

Tryb prosty (kilka pomiarów stoperem) lub rozszerzony (porównanie metod z pełnym rachunkiem niepewności GUM).

01 O doświadczeniu

Prędkość jest jednym z pierwszych pojęć fizycznych, z którymi spotyka się uczeń. Jej definicja wydaje się trywialna — droga podzielona przez czas. A jednak gdy spróbujemy naprawdę zmierzyć prędkość niewielkiego ciała, okazuje się, że wynik zależy od narzędzi, techniki pomiaru, a nawet od refleksu osoby trzymającej stoper. Dwa zespoły, mierząc tę samą prędkość, mogą dostać wartości różniące się o kilkanaście procent. Czy to znaczy, że któryś pomiar jest „zły"? Niekoniecznie — każdy pomiar ma swoją niepewność.

W tym doświadczeniu mierzymy prędkość ciała poruszającego się ruchem jednostajnym (czyli ze stałą prędkością). Wykorzystamy podstawowy wzór kinematyki:

Prędkość w ruchu jednostajnym \( v = \dfrac{s}{t} \)

Mierzymy drogę \(s\) (taśmą mierniczą — jednorazowo) oraz czas \(t\) potrzebny ciału na pokonanie tej drogi (stoperem — wielokrotnie). Z każdej serii pomiarów wyciągamy średnią prędkość i jej niepewność. Wynik finalny ma postać:

\[ v = \bar{v} \pm u(\bar{v}) \]

📌 Cele doświadczenia

✦ Wyznaczyć doświadczalnie prędkość ciała w ruchu jednostajnym
✦ Zrozumieć, że pomiar prędkości wymaga dwóch oddzielnych pomiarów (drogi i czasu)
✦ Poznać pojęcie czasu reakcji jako źródła błędu systematycznego
rozszerzony Nauczyć się propagacji niepewności przy obliczeniach pochodnych \(v = s/t\)
rozszerzony Zauważyć, że błąd względny stopera \(\Delta t/t\) maleje dla dłuższych czasów pomiaru

🎯 Strona dla dwóch poziomów

Materiał obejmuje zarówno poziom podstawowy (szkoła podstawowa, liceum poziom podstawowy), jak i poziom rozszerzony (liceum/technikum, klasy o profilu mat-fiz).

Na poziomie podstawowym wykonujemy kilka pomiarów czasu tym samym stoperem, liczymy średni czas i wyznaczamy prędkość. Na poziomie rozszerzonym porównujemy wyniki różnych metod pomiaru czasu (stoper ręczny vs fotokomórka) — odkrywamy, że stoper ręczny daje wynik systematycznie zaniżony z powodu czasu reakcji oka i ręki. Przełącznik trybu w wirtualnym laboratorium pozwala wybrać poziom.

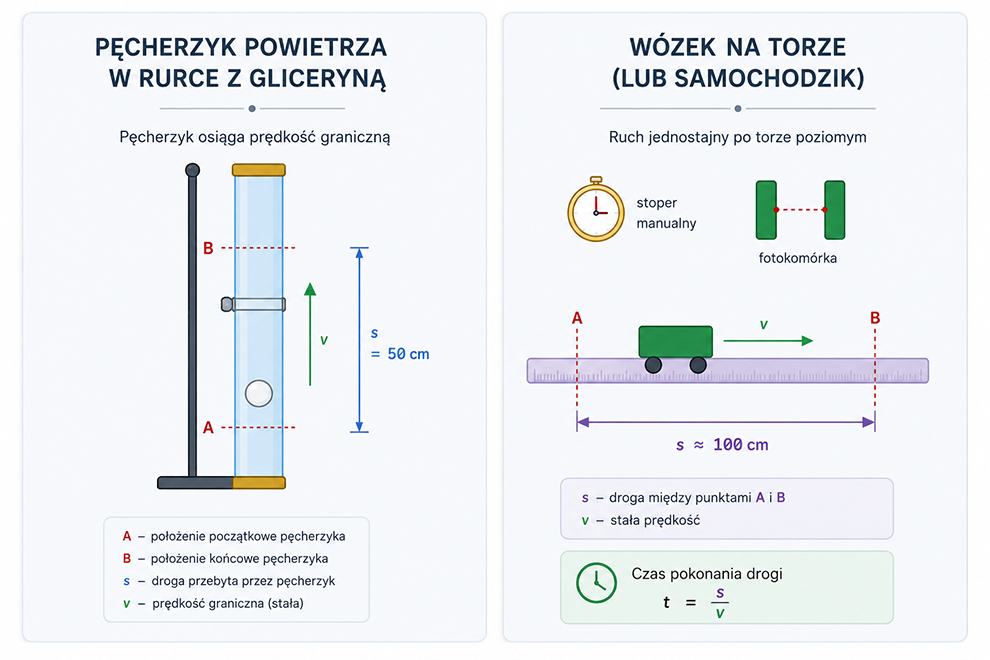

02 Schemat doświadczenia

Najprostszy układ to pęcherzyk powietrza w długiej rurce wypełnionej lepką cieczą (najczęściej gliceryną lub olejem). Po obróceniu rurki pęcherzyk po krótkiej chwili osiąga prędkość graniczną i porusza się ruchem jednostajnym — to wynik równowagi sił wyporu i lepkiego oporu cieczy. Na rurce zaznaczamy dwa punkty \(A\) i \(B\) w odległości \(s\), a stoperem mierzymy czas przelotu pęcherzyka między nimi.

Co dokładnie mierzymy?

Ruch jednostajny to taki, w którym ciało porusza się ze stałą prędkością — w równych przedziałach czasu pokonuje równe odcinki drogi. Wykres położenia od czasu to linia prosta, a chwilowa prędkość jest równa średniej i wynosi \(v = s/t\). W praktyce idealnie jednostajny ruch występuje rzadko — najczęściej spotykamy ruch w przybliżeniu jednostajny: pęcherzyk w lepkiej cieczy po osiągnięciu prędkości granicznej, wózek na torze powietrznym (zminimalizowane tarcie), albo samochód na autostradzie utrzymujący tempomatem stałą prędkość.

03 Narzędzia pomiaru czasu i ich dokładność

Pomiar prędkości wymaga dwóch oddzielnych pomiarów: drogi \(s\) i czasu \(t\). Drogę mierzymy raz — przed eksperymentem — taśmą mierniczą z dokładnością do milimetra. Czas natomiast mierzymy wielokrotnie i to on niesie ze sobą największą niepewność. O dokładności pomiaru czasu decydują dwa czynniki: rozdzielczość przyrządu oraz czas reakcji osoby obsługującej stoper.

⏱️ Stoper ręczny (mechaniczny)

Rozdzielczość: 0,01 s
Czas reakcji: \(\sim 0{,}2\) s
Niepewność: \(\Delta t \approx \pm 0{,}2\) s
Człowiek opóźnia start i stop — błąd systematyczny

📱 Stoper w telefonie

Rozdzielczość: 0,01 s
Czas reakcji: \(\sim 0{,}15\) s
Niepewność: \(\Delta t \approx \pm 0{,}15\) s
Lepsza ergonomia, ale wciąż błąd reakcji

🔬 Fotokomórka (bramka świetlna)

Rozdzielczość: 0,001 s
Czas reakcji: brak
Niepewność: \(\Delta t \approx \pm 0{,}005\) s
Wyzwalana przesłonięciem wiązki — bez udziału człowieka

Skąd biorą się różnice w wynikach?

Każdy pomiar czasu obarczony jest dwoma rodzajami niepewności:

1. Błąd losowy \(s(t)\) — różny w każdym pomiarze, raz dodatni, raz ujemny. Powoduje, że powtarzane pomiary tego samego ruchu dają nieco różne czasy. Źródła: drobne wahania uwagi, niedokładny moment naciśnięcia przycisku, fluktuacje prędkości ciała. Maleje przez uśrednianie wielu pomiarów — odchylenie standardowe średniej \(s(\bar{t}) = s(t)/\sqrt{n}\).

2. Błąd systematyczny \(\Delta t_{\text{sys}}\) — taki sam w każdym pomiarze. Powoduje, że cała seria pomiarów jest przesunięta w tę samą stronę. Przy stoperze ręcznym największym źródłem jest czas reakcji obserwatora — uczeń zwykle opóźnia zarówno start, jak i stop, ale jeśli przewiduje koniec (anticipation), bias może się częściowo skompensować. Dla stopera ręcznego typowa wartość to 0,1–0,3 s. Nie znika przez uśrednianie — nawet 1000 pomiarów stoperem ręcznym nie da idealnego wyniku.

Dla zainteresowanych: propagacja niepewności dla \(v = s/t\) rozszerzony

Wzór GUM na propagację niepewności

Gdy obliczamy wielkość \(y = f(x_1, x_2, \ldots)\) z innych zmierzonych wielkości, niepewności składamy zgodnie z regułą propagacji błędów GUM. Dla iloczynu lub ilorazu najprościej korzysta się z niepewności względnych:

Propagacja niepewności względnej dla \(v = s/t\) \( \dfrac{u(\bar{v})}{\bar{v}} = \sqrt{\left(\dfrac{u(s)}{s}\right)^2 + \left(\dfrac{u(\bar{t})}{\bar{t}}\right)^2} \)

Stąd niepewność bezwzględna prędkości:

\[ u(\bar{v}) = \bar{v} \cdot \sqrt{\left(\dfrac{u(s)}{s}\right)^2 + \left(\dfrac{u(\bar{t})}{\bar{t}}\right)^2} \]

gdzie:

\(u(s)\) — niepewność pomiaru drogi (z dokładności taśmy mierniczej i ustawienia punktów A, B)
\(u(\bar{t}) = \sqrt{s(\bar{t})^2 + \Delta t_{\text{sys}}^2}\) — łączna niepewność czasu (losowa średniej + systematyczna stopera)
\(s(\bar{t}) = s(t)/\sqrt{n}\) — niepewność losowa średniej z \(n\) pomiarów

💡 W typowych warunkach szkolnych dla stopera ręcznego \(u(\bar{t})/\bar{t}\) wynosi kilka procent, a \(u(s)/s\) tylko ułamek procenta — to czas dominuje w niepewności prędkości. Stąd pedagogiczne uzasadnienie tego doświadczenia: skupiamy się na pomiarze czasu, bo to on jest „wąskim gardłem" precyzji.

Wnioski praktyczne

Im dłuższy odcinek \(s\), tym dłuższy czas \(t\), tym mniejszy błąd względny \(\Delta t / t\). Z tego powodu mierzymy zawsze maksymalnie długą drogę.
Im wolniejsze ciało, tym dłuższy czas pomiaru i tym mniejszy wpływ czasu reakcji. Dlatego pęcherzyk w glicerynie (powolny) daje precyzyjny pomiar nawet stoperem ręcznym.
Fotokomórka eliminuje obie składowe: i losową (mniejszy rozrzut), i systematyczną (brak reakcji człowieka). Ale jej rola ujawnia się dopiero przy szybkich ruchach lub krótkich odcinkach.

04 Wirtualne laboratorium pomiarowe

Wybierz tryb pracy. Tryb podstawowy przeprowadzi cię przez kilka pomiarów czasu tym samym stoperem — zobaczysz rozrzut wyników i policzysz średnią prędkość. Tryb rozszerzony umożliwia porównanie różnych metod pomiaru czasu (stoper ręczny vs fotokomórka) na różnych ciałach (pęcherzyk, samochodzik, wózek) — grupuje pomiary, liczy statystyki per grupa, wykonuje propagację niepewności i pokazuje błąd systematyczny stopera.

Jak zmierzyć prędkość podstawowy

Wybierz odcinek

Zaznacz na rurce (lub torze) dwa punkty A i B. Im dłuższy odcinek, tym mniejszy będzie błąd względny czasu.

Zmierz drogę

Taśmą mierniczą zmierz odległość \(s\) między punktami A i B. Pomiar wykonujemy tylko raz, z dokładnością do milimetra.

Wystartuj ciało

Obróć rurkę z pęcherzykiem (lub puść wózek). Poczekaj, aż ruch się ustabilizuje, zanim ciało dotrze do punktu A.

Zmierz czas

Włącz stoper w momencie mijania punktu A, wyłącz w momencie mijania B. Zapisz czas \(t_i\).

Powtórz 3–5 razy i policz

Średni czas \(\bar{t} = (t_1 + \ldots + t_n)/n\). Prędkość: \(\bar{v} = s/\bar{t}\). Niepewność: \(\Delta v \approx \bar{v} \cdot (t_{\max} - t_{\min})/(2\bar{t})\).

⚡ Wybierz ciało i wykonaj pomiary

W tym trybie wybierasz jedno ciało, jeden stoper i ustalasz drogę \(s\). Klikaj „Wykonaj pomiar" 3–5 razy, żeby zobaczyć rozrzut czasów.

Ciało w ruchu jednostajnym

Stoper

Droga \(s\) [cm]

📊 Twoje pomiary

#	Czas \(t_i\) [s]	Odch. od średniej

Wybierz ciało i stoper, a następnie kliknij „Wykonaj pomiar". Każdy pomiar ma realistyczny rozrzut losowy (zależny od stopera) oraz opóźnienie systematyczne (czas reakcji człowieka — różny dla różnych stoperów). Zbierz po kilka pomiarów z różnych kombinacji i porównaj wyniki — zobaczysz, że stoper ręczny daje czas systematycznie zawyżony, a więc prędkość zaniżoną.

🎯 Twoje zadanie

Symulacja zna „prawdziwą" prędkość ciała \(v_0\) (wartość bez błędów pomiaru). Twoja misja: oszacuj \(v_0\) na podstawie własnych pomiarów — z możliwie najmniejszą niepewnością. Pomyśl: który stoper daje najmniejszy błąd systematyczny? Czy lepiej mierzyć szybsze, czy wolniejsze ciało? Na końcu sprawdzisz w „trybie eksperta", jak blisko trafiłeś.

🎯 Cel: \(v_0 = ?\ \text{cm/s}\) (twoja odpowiedź powinna mieć formę \(\bar{v} \pm u(\bar{v})\))

Co będziesz obserwować — dwa rodzaje błędów

Podczas zbierania pomiarów zwróć uwagę na dwa różne wzorce w danych:

Błąd losowy

Każdy pomiar czasu nieco inny — raz większy, raz mniejszy. Zależy głównie od stopera i refleksu.

W tabeli: rozrzut wewnątrz jednej grupy (np. pęcherzyk × stoper ręczny)

Błąd systematyczny (czas reakcji)

Cała grupa pomiarów stoperem ręcznym przesunięta w jedną stronę — czas zawyżony, prędkość zaniżona.

W tabeli: różnica średnich między stoperem a fotokomórką dla tego samego ciała

Parametry doświadczenia

Droga \(s\) [cm]

Niepewność drogi \(u(s)\) [cm]

Czas reakcji człowieka [s]

💡 Droga \(s\) jest mierzona jednorazowo z dokładnością \(u(s)\) (typowo \(\pm 1\) mm dla taśmy mierniczej). Czas reakcji to opóźnienie startu/stopu stopera ręcznego — nie dotyczy fotokomórki. Te wartości symulują „prawdę" — uczeń jej nie zna, próbuje ją poznać przez pomiary.

⚡ Wykonaj pomiar

Ciało

Stoper

Każde kliknięcie generuje jeden pomiar z realistycznym rozrzutem losowym i opóźnieniem zależnym od wybranego stopera.

📊 Tabela pomiarów

#	Ciało	Stoper	Czas \(t_i\) [s]	Odch. od śr. grupy

💡 Przykładowa seria: po 4 pomiary z każdej z trzech metod (pęcherzyk + stoper ręczny, pęcherzyk + fotokomórka, wózek + stoper ręczny) — pozwala zobaczyć od razu obie składowe niepewności i różnicę między ciałami.

📝 Zadania — przeanalizuj swoje dane

Zanim zerkniesz na automatyczną analizę poniżej, spróbuj sam odpowiedzieć na pytania. Po rozwinięciu zadania zobaczysz swoją odpowiedź — wyciągniętą z aktualnych danych w tabeli.

1 Oblicz średni czas i prędkość dla każdej metody

💡 Wskazówka: Pogrupuj pomiary z tabeli według kombinacji (ciało + stoper). Dla każdej grupy policz \(\bar{t}\) i \(\bar{v} = s/\bar{t}\). Czy każda grupa daje tę samą prędkość?

Twoja odpowiedź — wyliczona z danych:

2 Porównaj stoper ręczny i fotokomórkę

💡 Wskazówka: Wybierz to samo ciało zmierzone dwoma różnymi stoperami. Policz różnicę średnich czasów: \(\bar{t}_{\text{ręczny}} - \bar{t}_{\text{foto}}\). To powinno odpowiadać czasowi reakcji człowieka. Co oznacza dla wyznaczonej prędkości?

Twoja odpowiedź — wyliczona z danych:

3 Która metoda ma największy rozrzut?

💡 Wskazówka: „Rozrzut" w grupie najlepiej opisuje odchylenie standardowe \(s(t)\). To jest miara błędu losowego stopera. Fotokomórka powinna mieć najmniejszy rozrzut.

Twoja odpowiedź — wyliczona z danych:

4 Oblicz niepewność prędkości \(u(\bar{v})\) z propagacji błędów

💡 Wskazówka: Skorzystaj z wzoru GUM: \(u(\bar{v})/\bar{v} = \sqrt{(u(s)/s)^2 + (u(\bar{t})/\bar{t})^2}\), gdzie \(u(\bar{t}) = \sqrt{s(\bar{t})^2 + \Delta t_{\text{sys}}^2}\). Która składowa dominuje?

Twoje najlepsze oszacowanie:

5 Dlaczego stoper ręczny gorzej radzi sobie z szybkim wózkiem niż z wolnym pęcherzykiem?

💡 Wskazówka: Porównaj względny wpływ czasu reakcji (\(\sim 0{,}2\) s) na czas pomiaru: dla pęcherzyka ten czas trwa kilkanaście sekund, dla wózka tylko 1–2 sekundy. Względny błąd \(\Delta t / t\) jest więc bardzo różny.

Twoja odpowiedź — wyliczona z danych:

05 Typowe błędy podczas pomiaru prędkości

Czas reakcji — opóźnienie startu i stopu stopera
Od momentu, gdy ciało mija punkt A, do naciśnięcia stopera mija ~0,2 s. Tyle samo przy stopie. Jeśli reakcje są niezależne, błąd dominuje w pomiarze krótkich czasów. Dla pęcherzyka 10 s to tylko 2%, ale dla wózka mijającego punkty w 2 s — to już 10% błędu!
Pomiar krótkiej drogi
Im krótszy odcinek, tym większy względny błąd pomiaru czasu. Mierząc 10 cm zamiast 50 cm, zwiększasz pięciokrotnie wpływ błędu reakcji. Zawsze wybieraj najdłuższy możliwy odcinek, na którym ruch pozostaje jednostajny.
Pomiar przed osiągnięciem prędkości granicznej
Pęcherzyk zaraz po obróceniu rurki przyspiesza — dopiero po krótkiej chwili osiąga prędkość graniczną i porusza się jednostajnie. Pomiar w fazie rozpędzania zaniża wartość. Punkt A wyznacz kilka cm od początku rurki, żeby dać czas na ustabilizowanie ruchu.
Paralaksa — patrzenie z boku
Jeśli oczy nie znajdują się na wysokości punktu A lub B, ciało wydaje się być w innym miejscu, niż jest. Patrzenie z dołu opóźnia rejestrację, z góry — przyspiesza. Najlepiej oznaczyć punkty wąskimi taśmami i mierzyć w pozycji oczu na poziomie tych punktów.
Niedokładne wytyczenie punktów A, B
Jeśli A i B oznaczyłeś szerokim markerem albo punkty są nieprostopadłe do toru, droga \(s\) ma większą niepewność niż zakładałeś. Stosuj cienki marker lub taśmę — niepewność punktów to typowo ±1 mm.
Zmiana temperatury cieczy w rurce
Gliceryna jest silnie zależna od temperatury — lepkość maleje o ~7% na każdy stopień. W ciepłej sali pęcherzyk pójdzie szybciej niż w chłodnej. Jeśli powtarzasz pomiary w długich odstępach, kontroluj temperaturę.
Pojedynczy pomiar zamiast serii
Jeden pomiar nie pozwala obliczyć \(s(t)\), więc nie wiesz, jaka jest niepewność losowa. Minimum 3 pomiary tą samą metodą, lepiej 5–10. Wtedy widzisz rozrzut własnymi oczami i możesz podać wynik w postaci \((\bar{v} \pm u(\bar{v}))\ \text{cm/s}\).

06 Podsumowanie i wnioski

Kluczowe wzory podstawowy

\( v = \dfrac{s}{t} \) — prędkość w ruchu jednostajnym

\( \bar{t} = \dfrac{1}{n}\sum_{i=1}^{n} t_i \) — średni czas z \(n\) pomiarów

\( \bar{v} = \dfrac{s}{\bar{t}} \) — średnia prędkość

\( \Delta v \approx \bar{v} \cdot \dfrac{t_{\max} - t_{\min}}{2\bar{t}} \) — przybliżona niepewność (z połowy rozrzutu czasu)

Zapis wyniku: \( v = \bar{v} \pm \Delta v \)

Dla zainteresowanych: pełna propagacja niepewności GUM rozszerzony

\( s(t) = \sqrt{\dfrac{1}{n-1}\sum_{i=1}^{n}(t_i - \bar{t})^2} \) — odchylenie standardowe pojedynczego pomiaru

\( s(\bar{t}) = \dfrac{s(t)}{\sqrt{n}} \) — niepewność losowa średniej (maleje jak \(1/\sqrt{n}\))

\( u(\bar{t}) = \sqrt{ s(\bar{t})^2 + \Delta t_{\text{sys}}^2 } \) — łączna niepewność czasu (GUM)

\( \dfrac{u(\bar{v})}{\bar{v}} = \sqrt{ \left(\dfrac{u(s)}{s}\right)^2 + \left(\dfrac{u(\bar{t})}{\bar{t}}\right)^2 } \) — propagacja niepewności do prędkości

\( u(\bar{v}) = \bar{v} \cdot \sqrt{ \left(\dfrac{u(s)}{s}\right)^2 + \left(\dfrac{u(\bar{t})}{\bar{t}}\right)^2 } \) — niepewność bezwzględna prędkości

💡 W praktyce niepewność czasu \(u(\bar{t})/\bar{t}\) jest o rząd wielkości większa niż \(u(s)/s\), więc dla stopera ręcznego niepewność prędkości jest praktycznie równa niepewności czasu w sensie względnym. Dla fotokomórki przy długim odcinku obie składowe stają się porównywalne.

Co jeszcze warto zapamiętać?

Pomiar prędkości to klasyczny przykład tzw. pomiaru pośredniego — nie mierzymy prędkości bezpośrednio, tylko obliczamy ją z dwóch innych zmierzonych wielkości. Z każdej z tych wielkości niesie ze sobą własna niepewność, którą musimy propagować do wyniku końcowego. Reguły propagacji są centralnym narzędziem fizyki doświadczalnej.

Hierarchia źródeł niepewności (od największych)

Źródło	Typowy rząd wielkości	Charakter
Czas reakcji (stoper ręczny)	0,1–0,3 s	systematyczny
Rozrzut wciskania stopera	0,1–0,2 s	losowy
Niedokładność wyznaczenia A, B	0,1–0,5 cm	systematyczny
Paralaksa odczytu	1–5 mm	systematyczny
Rozdzielczość taśmy mierniczej	1 mm	losowy
Rozdzielczość fotokomórki	0,001 s	losowy

Co zapamiętać z tego doświadczenia

Pomiar pośredni = propagacja niepewności. Prędkość liczona ze wzoru \(v = s/t\) nie jest mierzona bezpośrednio — niepewności drogi i czasu propagują się do niepewności prędkości.
Względne niepewności są kluczem. Wzór \(u(v)/v = \sqrt{(u(s)/s)^2 + (u(t)/t)^2}\) pokazuje, że istotne są procentowe, a nie bezwzględne, niepewności składowych.
Dłuższa droga = mniejszy błąd względny czasu. Powiększając odcinek dwukrotnie, dwukrotnie zmniejszasz wpływ czasu reakcji na wynik.
Stoper ręczny ma błąd systematyczny. Średni czas jest zawsze nieco większy od prawdy → średnia prędkość jest nieco mniejsza. Tego błędu nie usuwa uśrednianie wielu pomiarów. Pomoże tylko zmiana narzędzia (fotokomórka).
Najlepsza praktyka: najdłuższy możliwy odcinek, najwolniejsze ciało dające się dobrze obserwować, fotokomórka jeśli dostępna, seria 5–10 pomiarów, podanie wyniku z niepewnością łączną.
